スペック情報

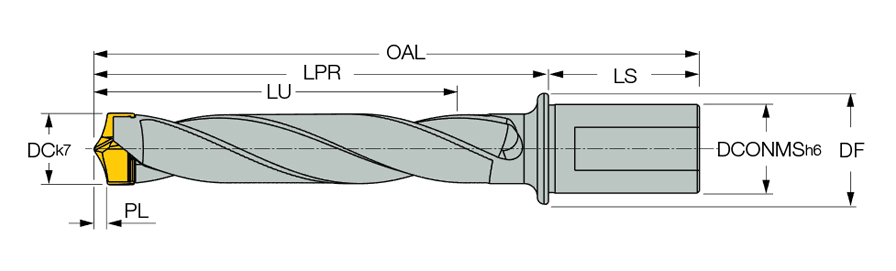

| 刃径 (DC) | 38 mm | 全長 (OAL) | 217.8 mm |
| 使用可能長さ (LU) | 114 mm | シャンク長さ (LS) | 60 mm |
| シャンクタイプ | ウェルドン | クーラント(CSP) | Coolant Thru |
| 加工内容 | | 穴あけ加工 | | メートル/インチ | メトリック |
| 工具タイプ | Indexable Insert Drills | マスターインサート(MIID) | HFP 380 |
| マシン側接続径(DCONMS) | 32 mm | 先端と肩部寸法差 (PL) | 8.2 mm |
| インサートシートサイズコード (SSC) | 38.0 | 本体材質 | スチール |
| 最小刃径 (DCN) | 38 mm | フランジ径 (DF) | 42 mm |
| 最大切削径 (DCX) | 38.9 mm | 首下径 (BDRED) | 42 mm |
| 工具突出し長さ (LPR) | 157.8 mm | シャンク径公差 (TCDMM) | h6 |
| 機能長さ (LF) | 149.6 mm | 単位 | M |
製品特徴

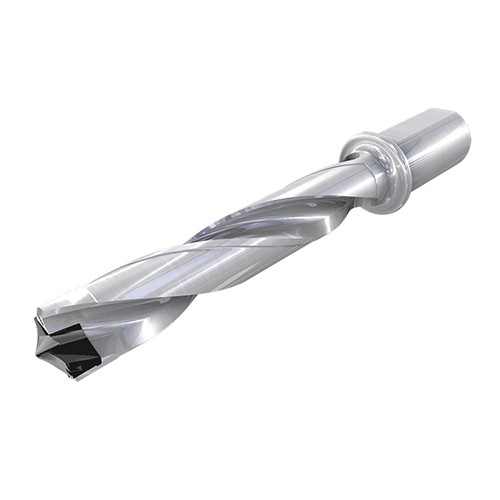

| 特徴 | ヘッド交換式ドリル、クーラント穴付、加工深さ3×D | 原産国 | イスラエル |
| 備考 | ドリル本体より大径のドリルヘッドをご使用ください。(DCN-DCXサイズ） |
備考
梱包重量
1.3040
関連資料
Do not mount smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
