スペック情報

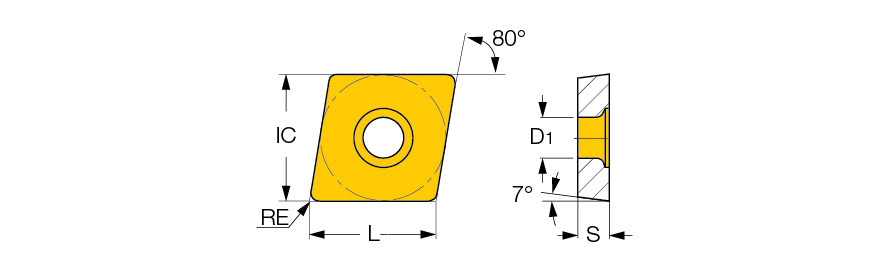

| 適合被削材 | | 鋼 | 鋳鉄 | | インサート取り付け穴径 (D1) | 5.5 mm |
| 加工内容 | | 内径後挽き加工、80°菱形インサート | 内径用、80°菱形インサート、アプローチ角90° | 内径用、80°菱形インサート、アプローチ角95° | 内径面取加工、80°菱形インサート | 外径用、80°菱形インサート、アプローチ角93° | 外径用、80°菱形インサート、アプローチ角95° | | 工具タイプ | Turn Positive Inserts |
| インサート形状 | CCMT | 最小切込み | 0.7 mm |
| コーナーR (RE) | 0.8 mm | 最大切込 (APMX) | 3.5 mm |
| インサートサイズ | 432-SM | 最小送り(ft(min)) | 0.07 mm/rev |
| 切刃長さ (L) | 12.9 mm | 最大送り量 (ft(max)) | 0.3 mm/rev |
| インサート厚さ (S) | 4.76 mm | 主切れ刃逃げ角 (AN) | 7 Degrees |
| 内接円 (IC) | 12.7 mm | ブレーカータイプ | SM |
| 切刃材質 | 超硬 | メートル/インチ | メトリック |
| コーティング | TiCN+Al2O3+TiCN+TiN | 本体材質 | 超硬 |
| インサート材質 | IC8150 | 単位 | M |
製品特徴

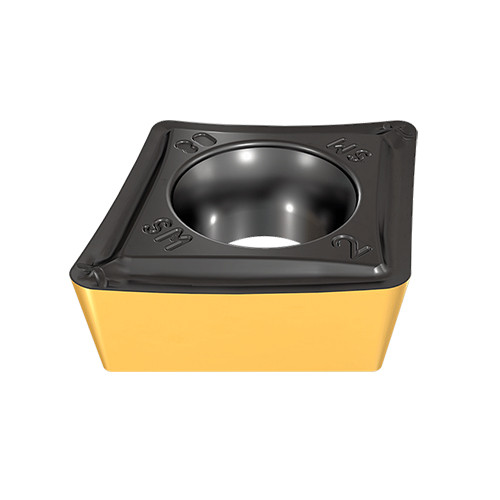

| 特徴 | 7°ポジ、80°菱形チップ軟削材・難削材の中仕上～仕上加工対応 | 製品名 | CCMT/CCGT-SM |
| 備考 | For dimensions and tolerances, see more info. | メーカー | Iscar |
| 原産国 | イスラエル |
備考
梱包重量
0.0092
Name
Turning Indexable Inserts
製品名
CCMT/CCGT-SM
メーカー
Iscar
