スペック情報
| 刃径 (DC) | 1.299″ | シャンク長さ (LS) | 2.36″ |
| 使用可能長さ (LU) | 1.95″ | クーラント(CSP) | Coolant Thru |
| シャンクタイプ | ウェルドン | メートル/インチ | Inch |
| 加工内容 | | 穴あけ加工 | | マスターインサート(MIID) | HFP 330 |
| マシン側接続径(DCONMS) | 1-1/4″ | 先端と肩部寸法差 (PL) | 0.289″ |
| インサートシートサイズコード (SSC) | 33.0 | 本体材質 | スチール |
| 最小刃径 (DCN) | 1.299″ | フランジ径 (DF) | 1.65″ |
| 最大切削径 (DCX) | 1.335″ | 十進インチ | 1.299″ |
| 工具突出し長さ (LPR) | 3.44″ | 首下径 (BDRED) | 1.65″ |
| 機能長さ (LF) | 3.151″ | シャンク径公差 (TCDMM) | h6 |
| 全長 (OAL) | 5.8″ | 単位 | I |
製品特徴

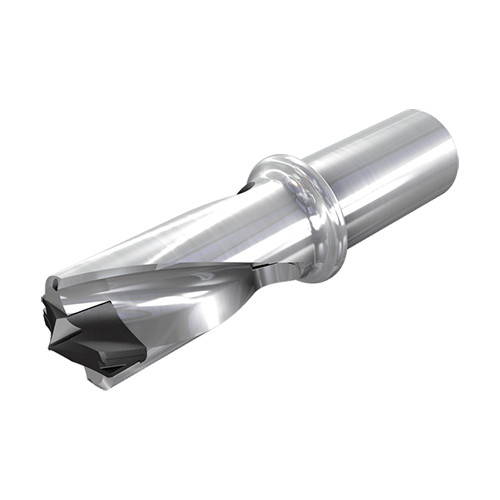

| 特徴 | ヘッド交換式ドリル、クーラント穴付、加工深さ1.5×D | 原産国 | イスラエル |
| 備考 | ドリル本体より大径のドリルヘッドをご使用ください。(DCN-DCXサイズ） |
備考
梱包重量
1.8717
関連資料
Do not mount smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
